รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ด้วยแผงคอมโพสิตเหล็กพลาสติกวงแหวนสแตนเลสด้านในสำหรับน้ำร้อน | วัสดุ: | เหล็กกล้าและบริสุทธิ์PEX |
|---|---|---|---|
| การใช้งาน: | ระบบท่อส่งน้ำ | อนาคต: | ภายในวงแหวนสแตนเลสด้านใน |
| โครงสร้าง: | แหวนสแตนเลสด้านใน + Virgin PEX 100% + ท่อเหล็กชุบสังกะสีแบบจุ่มร้อน | ขนาด: | DN25-DN400 |
| สี: | สีแดงสำหรับท่อพลาสติกด้านใน | ||
| เน้น: | ท่อพลาสติกผสมเหล็ก 50 มม.,ท่อพลาสติกผสมเหล็ก 3.8 มม.,ท่อพลาสติกเสริมเหล็ก DN25 |
||
เกรด:น้ำร้อน

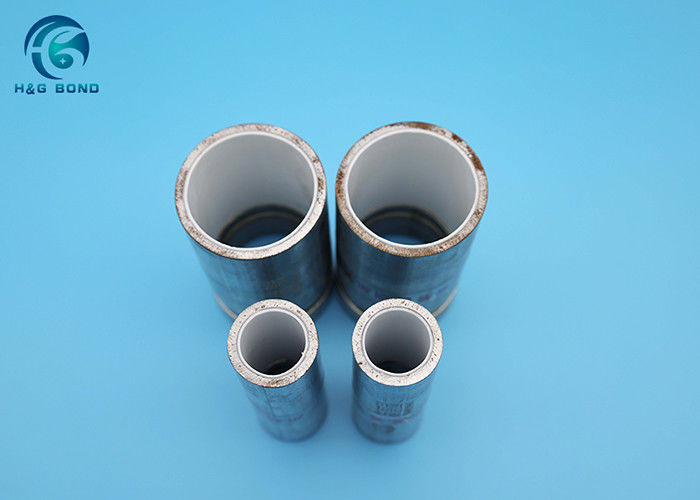

สินค้า:พร้อมวงแหวนสแตนเลสด้านในแผงพลาสติกผสมเหล็กสำหรับน้ำร้อน
คำอธิบาย
ท่อพลาสติกใช้คุณภาพสูงและ PE บริสุทธิ์ 100% ซึ่งเป็นไปตามมาตรฐานของอาหาร สุขอนามัยและน้ำดื่มเรซินกาวร้อนละลายมีคุณภาพดี มีความบริสุทธิ์สูงพร้อมแรงยึดเกาะดีเยี่ยม มั่นใจได้ถึงแรงยึดเหนี่ยวระหว่างท่อเหล็กและท่อพลาสติกหัวท่อคอมโพสิตเหล็กพลาสติกได้รับการแก้ไขภายในแหวนสแตนเลส 304 ซึ่งเป็นผลิตภัณฑ์สิทธิบัตรระดับชาติแหวนสแตนเลสด้านในที่สมบูรณ์แบบช่วยแก้ปัญหาการแยกระหว่างท่อพลาสติกและท่อเหล็กซึ่งเกิดการขยายตัวและหดตัวหรือน้ำไหลกระทบหัวท่อเป็นเวลานานเทคโนโลยีที่ปฏิวัติวงการสามารถปกป้องคุณภาพน้ำได้เป็นอย่างดี ในขณะเดียวกันก็ช่วยยืดอายุการใช้งานของท่ออย่างมากและทำให้การแข่งขันด้านราคาท่อขนาดใหญ่จาก DN-200 ถึง DN400 ใช้เทคโนโลยีเดียวกับท่อขนาดเล็ก ซึ่งบริษัทอื่นๆ ส่วนใหญ่ทำได้ยาก
คุณสมบัติทางกายภาพ
| เส้นผ่าศูนย์กลางภายใน | เส้นผ่านศูนย์กลางภายนอก | ความหนาของท่อเหล็ก | ความหนาของท่อพลาสติก | ความยาวท่อ | |
| มม | ใน | มม | มม | มม | มม |
| 15 | 1/2 | 21.3 | 2.8 | 1.5±0.2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1.5±0.2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1.5±0.2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1.5±0.2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1.5±0.2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1.5±0.2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1.5±0.2 | 6000 |
| 80 | 3 | 88.9 | 4.0 | 2.0±0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0±0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0±0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0±0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5(0,-0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3.0±0.5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3.0±0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0±0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0±0.5 | 6000 |
แอปพลิเคชัน
ระบบท่อส่งน้ำสำหรับน้ำใช้ภายในบ้าน น้ำดื่ม และโครงการ, สาขาอื่นๆ ที่เกี่ยวข้อง
ร่อง ความลึกมาตรฐาน ความกว้าง และความเผื่อ
| เส้นผ่านศูนย์กลางท่อ | ความลึกของคูน้ำ | ความกว้างของร่องน้ำ | ความแตกต่างทั่วไป |
| 60~150 | 1.9mm~2.3mm | 9มม.~9.5มม | ±1มม |
| 200~250 | 2.4มม.~2.7มม | 11.4มม.~12.4มม | ±1มม |
| 300 | 2.6mm~3.0mm | 11.4มม.~12.4มม | ±1มม |
กระบวนการผลิต:
การตรวจสอบท่อเหล็กชุบสังกะสีแบบจุ่มร้อน - ขัดด้านในของท่อ - ใส่ท่อ PE/PEX - ความดันสูงและอุณหภูมิสูงและความร้อนเพื่อประกอบท่อเหล็กและท่อ PEX - หัวท่อยึดความเย็น - ยึดสแตนเลสด้านใน แหวน- การเขียนคำ- แก้ไขปก-บรรจุ-ใส่ในที่จัดเก็บ
วิธีการติดตั้งและเชื่อมต่อ
1. การเชื่อมต่อร่อง
ก.เลือกข้อต่อฟิตติ้งแบบร่องที่ได้มาตรฐาน
ข.แรงดันใช้งานของข้อต่อท่อร่องควรตรงกับแรงดันใช้งานของท่อ
ค.เลือกแหวนซีลยางของมาตรฐานน้ำดื่มแบบผสม และท่อน้ำร้อนจะใช้แหวนซีลยางทนอุณหภูมิ
2. การเชื่อมต่อแบบเกลียว
ก.เลือกข้อต่อเกลียวที่ตรงตามความต้องการ
ข.ท่อที่มีเส้นพลาสติกจะต้องไม่เชื่อมต่อโดยตรงกับวาล์ว และต้องใช้ข้อต่อท่อพิเศษที่มีเกลียวภายในและภายนอกของทองเหลืองบุด้วยพลาสติก
ค.ท่อที่บุด้วยพลาสติกจะต้องไม่เชื่อมต่อโดยตรงกับจุกจ่ายน้ำ และต้องใช้ข้อต่อท่อเกลียวในทองเหลืองแบบพิเศษ
ง.ควรใช้ข้อต่อพิเศษเมื่อเชื่อมต่อท่อพลาสติกที่มีท่อทองแดงและท่อพลาสติก
3. การเชื่อมต่อหน้าแปลน
ก.เมื่อแรงดันใช้งานของระบบท่อมากกว่า 1.0Mpa และน้อยกว่า 2.5Mpa สามารถใช้การเชื่อมต่อแบบแปลนได้
ข.ระดับแรงดันของหน้าแปลนตรงกับแรงดันใช้งานของท่อ
ค.ปะเก็นยางใช้สำหรับปะเก็นหน้าแปลนเมื่อจำเป็นต้องประกบปะเก็นที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ควรใช้ข้อต่อแบบเฉียง และไม่มีข้อต่อแบบแบน
